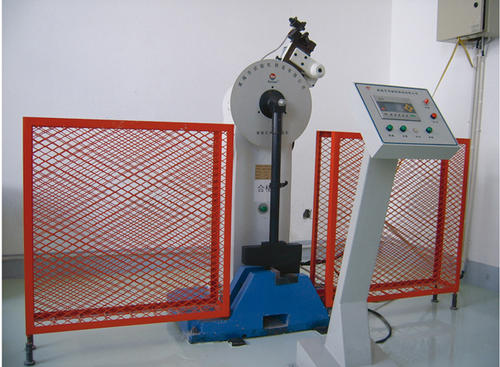

冲击试验就是指被冲击的试样在受摆锤冲击的瞬间，分为手动摆锤式冲击试验机，半自动冲击试验机，非金属冲击试验机，数显半自动冲击试验机，微机控制冲击试验机。冲击试验机通过速负荷测量传感器产生信号，经速放大器放大后，由A/D快速转换成数字信号送给计算机进行数据处理，同时通过检测角位移信号送给计算机进行数据处理度。
冲击试验机加装速角位移监控系统和力检测传感器和放大器，经计算机速采样，数据处理，可显示N-T和J-T曲线，数据存盘，数据报告打印等，能瞬时测定和记录材料在受冲击过程中的特性曲线，通过更换摆锤和试样底座，可实现简支梁和悬臂梁两种形式的试验。接下来，就让我们一起深入了解一下冲击试验机吧!
一、冲击试验机的使用方法：
1、 试验前根据打击能量要求，更换合适的摆锤(大摆锤的打击能量为300J，小摆锤为150J)。
2、打开机身电源开关，手持操作器使摆锤进行一次空打(不放置试样)，检查度盘被动针是否指零，若不指零应调整指针位置，使得、空打时指针为零。
3、 用木块把摆锤搁置在支座边上，用缺口对中样板使冲击试样缺口处于支座跨度中心，缺口面在冲击受拉一面。
4、 按下“启动”按钮，提升摆锤，当场起到设定度并稳定后，清除搁置木板机摆锤打击圈内的一切障碍，并把度盘指针拨到打击能量刻度处。
5、 按下“冲击”按钮，落锤击断试样，待摆锤回摆时，按“制动”按钮，当摆锤停止摆动后，记下冲击能量。试验结束，关闭操作器电源及冲击试验机电源，把操作器挂回原位。
二、冲击试验机的注意事项：
1、试验温度：进行冲击试验的实验室温度一般应在10~35℃(即通常所称的室温)范围内，对于要求严格的试验，如韧性对温度变化很敏感的材料进行冲击试验时，试验应在20℃±2℃进行。
2、试样尺寸：用最小分度值不大于0.02mm的量具测量试样的宽度、厚度、缺口处厚度;用光学投影仪检查缺口尺寸，看其是否符合标准的要求。
3、进行空打试验：将摆锤扬起至预扬角位置，把从动指针拨到最大冲击能量位置(如果使用的是数字显示装置，则应清零)，释放摆锤，读取零点附近的被动指针的示值(即会零差)，会零差不应超过最小分度值的1/4。
以上内容就是有关冲击试验机的详细介绍，希望可以对大家有所帮助，如果您对相关方面还有疑问的话，可以详细咨询本站的客服人员，期待与您的洽谈合作!
