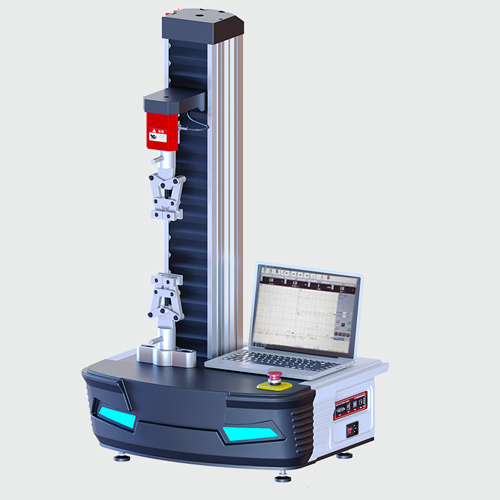

一. 项目简介：
i5系列微机控制电子万能试验是我公司为提企业产品的技术水平，先后吸取国外技术、开发研制的新款万能试验机。使公司的产品技术水平跃上了一个新的台阶。
二. 、使用领域：
电子万能试验机可对橡胶、塑料、塑胶、薄膜、纺织、纤维、纳米材料、分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢(以及其它硬度钢)、铸件、钢板、钢带、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验拔出力、延伸伸长率等试验。
三、主要技术指标
1. 最大试验力：50N/100N/200N/500/1000N/2000N/5000N
2. 准确度等级: 0.5级
3. 结构形式：单柱式结构
4. 试验力示值允许误差极限：示值的±0.5%以内
5. 负荷测量范围：满量程的0.4%～100%FS
6. 力分辨率：最大试验力的1/500000
7. 位移示值极限误差：示值的±0.5%以内
8. 位移最小分辨力：0.01mm
9. 力控速率调节范围：0.05～5%FS/S
10. 力控速率相对误差：设定值的±0.5%以内
11. 变形速率调节范围：0.05～5%FS/S
12. 变形控制速率相对误差：设定值的±0.5%以内
13. 横梁速度调节范围：0.01～500mm/min
14. 横梁速度相对误差：设定值的±1%以内
15. 恒力、恒变形、恒位移控制范围：0.5%～100%FS
16. 恒力、恒变形、恒位移控制精度：设定值的±0.5%以内;
17. 两钳口间有效拉伸空间距离：700mm
18. 软件及用户界面：17寸触摸屏操控一体机
19. 试验过程及测量、显示、分析、控制等均由微机完成
20. 试样破坏后，移动横梁自动停止移动(或自动返回初始位置)
21. 具有程控和机械两级限位保护
22. 当负荷超过额定值3～5%时，自动停机
23. 供电电源：220V，50Hz
28.主机尺寸： 550×500×150mm
29.设备重量：约120Kg
四、 试验机主机配置
l 1.桌面台式主机一台
l 2.精度光电编码器一只
l 3.动力系统：精度步进电及驱动系统
l 4.精密滚珠丝杠副一套
l 5.精度负荷传感器一支
l 6.专用塑料薄膜拉伸辅具一套
l 7.试验机专用压缩辅具一套
l 8.Fasttest17寸触摸屏操控一体机一套
七、控制系统
包括了计算机、试验机测控系统及手控盒三个模块。首次在业内实现了计算机和试验机测控系统的完美融合，无缝对接。既保证了两者的兼容性，又提了可靠性，加强了使用的便利性。
新版测控软件承载了二十年的使用经验和技术沉淀，是普及版的集大成者，既有老友的熟悉、稳重，又有新朋的热情、奔放。
※模块展示
⒈ 计算机
⑴ CPU：酷睿i3, 双核
⑵ 内存：2G
⑶ 硬盘：固态80G
⑷ 系统：win7, 64位
⑸ 显示器：17英寸，电容触摸屏
⑹ 无线键盘、无线鼠标
⒉ 测控卡
⑴ 两路精准24位A/D转换通道，采样周期50Hz，最分辨率达±1/10万，全程不分档，全程分辨率不变。一路用于载荷采集，另一路用于引伸计采集。
⑵ 三路数字光栅位移信号采集，截止频率达2MHz，一路用于采集横梁位移，另外两路用于采集大变形。
⑶ 四路数字量输入，四路数字量输出。
⑷ 一路方波输出，输出频率范围达1:200万。
⑸ 无需安装驱动，与计算机主板完美融合。
⑹ 所有数据接口的接线定义与PCIE接口的STC系列板卡兼容。

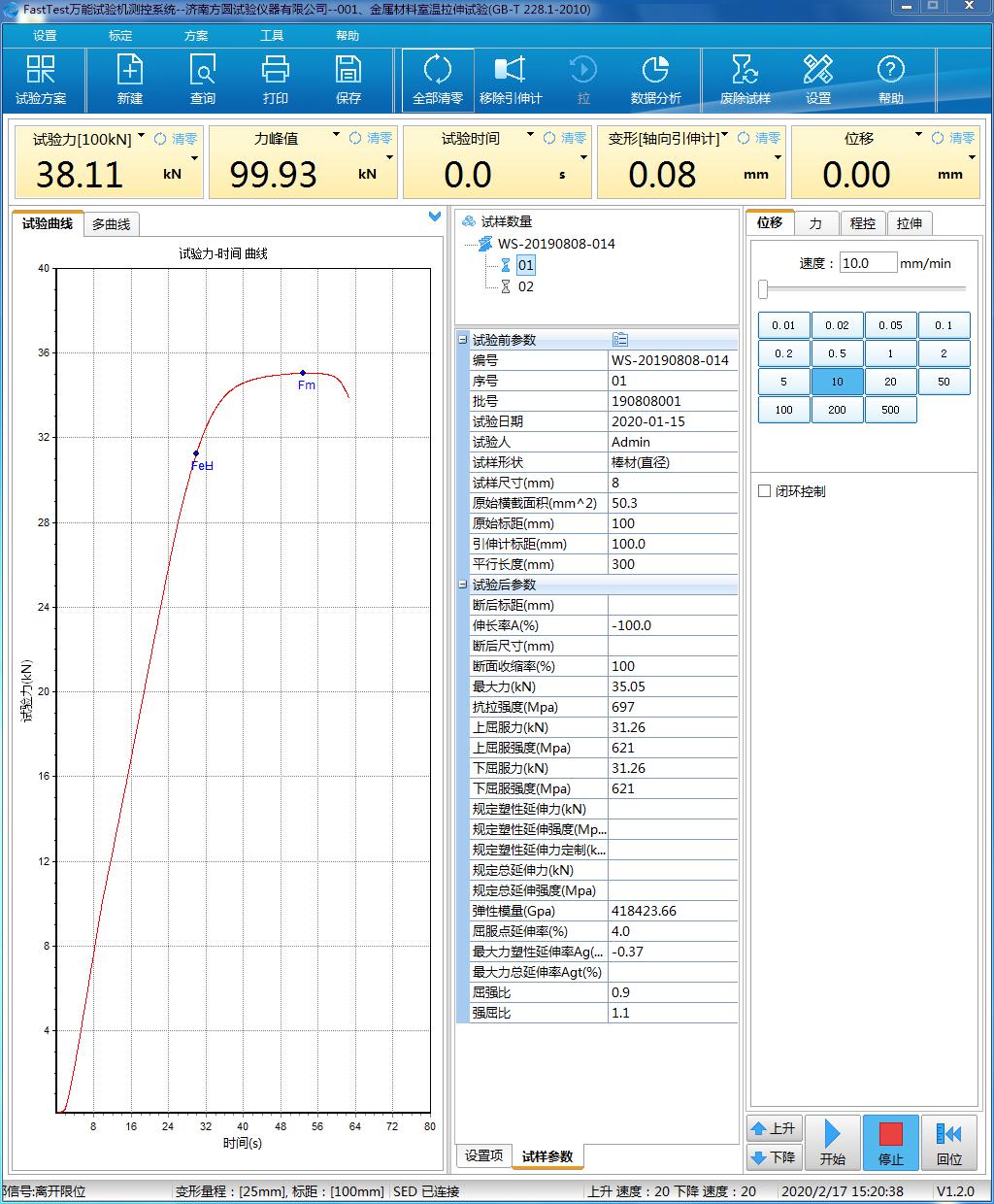

⒊ 测控软件
⑴ 可显示试验力及峰值、变形、试验时间等实时数据，最多增加至5个显示窗口，每个显示窗口可实时切换显示的数据、显示的小数位数、显示的单位。
⑵ 同时记录力-时间，变形-时间，位移-时间、应力-时间、应变-时间、力-变形、力-位移、应力-应变等试验曲线，可随时切换观察，速采样。

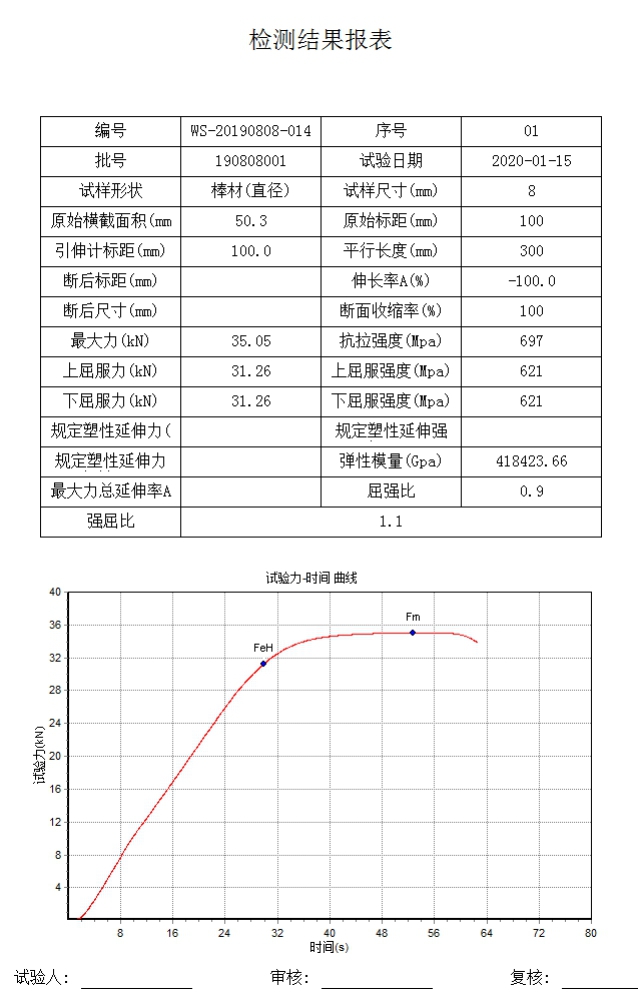

⑶ 报表的制作和使用更加方便、快捷。
⑷ 功能强大的试验方案可与报表、PID参数、程控、数值显示、曲线以及其他试验参数同步切换。
⑸ 灵活的校准模式，根据实际使用习惯来改变校准模式，分校准+修正和AD码值两种样式。
⑹ 度集成的数据上传接口，已于全国八十多家实验室MIS系统软件实现了无缝对接。
⑺ 外挂语言包，用户可以自行添加各种语言，默认提供中文、英文、俄文三种语言。
⒋ 手控盒
⑴ 按键内容：快升、快降、慢升、慢降、上升、下降、试验、停止、清零。
⑵ 接口方式：USB
八、验收及售后服务
1. 设备安装、调试、验收合格后，供方应免费对操作人员进行设备的操作和维护的培训
2. 设备在调试验收合格后，免费保修12个月，保修期满后负责长期维修服务
3. 设备安装、调试完成后，按有关国际、国家标准对设备进行验收
4. 免费长期提供设备咨询、调试服务
